等离子体表面处理效果检验方法

Oct. 22, 2026

等离子体是继固、液、气之后的第四种物质形态,在宇宙及日常生活中均大量存在。等离子体本质是气体在外界能量作用下形成的电离态物质。当施加电场超过气体电离所需的临界场强后,被加速的自由电子获得动能成为高能电子,这些高能电子会与中性气体分子发生碰撞,引发电离、解离和激发过程,产生高能电子、离子、激发态粒子及各类自由基等活性组分。

在材料处理过程中,高能粒子的轰击可以改变材料表面化学官能团分布,同时,会对材料表面进行刻蚀,改变材料表面的粗糙度。因此,利用等离子体处理材料表面,可显著改善材料润湿性、粘附性以及光学特性。

等离子体表面处理效果检验方法

材料表面亲水性表征

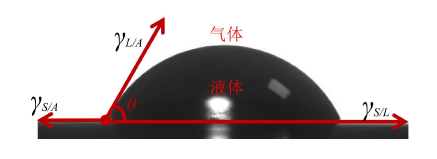

亲水性作为材料表面的一个重要物理化学特征,它直接影响了其粘附性能与生物相容性。在研究中,通常通过测量水接触角(Water contact angle,WCA)来表征这一性质。如图1所示,接触角(θ)是固体表面在固-液-气三相接触点处形成的夹角,其大小由固-液界面张力(γS/L)和液-气界面张力(γL/A)共同决定。θ值反映了固体表面与液体的相互作用强度。θ越小,意味着液体越易在材料表面铺展,表明材料的亲水性越好;反之,θ越大,表明液体更倾向于聚集成球状,疏水性越强。

图1 固体表面的接触角示意图

图1 固体表面的接触角示意图

材料表面形貌表征

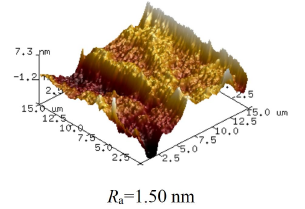

利用原子力显微镜(Atomic force microscope,AFM)对等离子体表面处理前后的材料表面形貌进行表征。AFM是一种基于探针扫描技术的超高分辨率表面分析仪器,通过精准控制探针与样品表面之间的相互作用力实现获取三维形貌及其他物理特性的微观信息。

图2 材料表面AFM图像

图2 材料表面AFM图像

经过AFM扫描,不仅可以获得材料的基本三维形貌,还可以定量分析表面粗糙度参数,最常用的参数是表面轮廓算数平均偏差Ra,可直观表征表面凹凸结构、微纳颗粒分布、纹理起伏及等离子体刻蚀作用带来的微观形貌演变,实现对材料表面微观结构与粗糙特性的定性观测与定量评价。

化学性质表征

利用X射线光电子能谱仪(X-ray photo electron spectroscopy,XPS)对等离子体表面处理前后的材料表面化学性质进行分析。XPS是一种基于光电效应原理的表面分析技术,通过测量X射线照射样品后激发出的光电子动能,可以获得材料表面化学键、化学元素组成等信息。

图3 C1s能谱图像

图3 C1s能谱图像

采用水接触角测量仪、原子力显微镜(AFM)及X射线光电子能谱仪(XPS),分别对等离子体处理前后材料表面的润湿性能、微观形貌及表面化学组成进行表征,从而综合评估等离子体处理对材料表面性质的影响及其改性效果。
