对苯二甲酸乙二醇酯（PET）作为一种重要的热塑性聚酯材料，因其卓越的综合性能被广泛应用于众多领域。PET是通过对苯二甲酸与乙二醇进行缩聚反应合成的，具有优异的化学稳定性、良好的可塑性以及较高的机械强度和耐磨性，这使其在纺织、包装、电子和工程材料等领域得到了广泛的应用。然而，PET纤维膜存在一定的局限性，其疏水性较强，在水处理领域这一特性使得PET纤维膜在水处理过程中容易吸附疏水性污染物，导致膜孔堵塞、过滤效率降低。同时，PET纤维膜的疏水性使其表面缺乏极性基团，难以与生物分子或细胞形成良好的相互作用，限制了细胞在PET表面的附着和增殖能力，进而影响了其在组织工程、细胞培养和生物传感器等生物医学领域的应用前景。此外，PET纤维膜的耐水解性能和韧性不足，对其进一步发展构成了限制。鉴于此，选择合适的方法对PET纤维膜表面进行改性，以改善其表面性能，成为拓展其应用范围的关键所在。这不仅可以克服其在水处理和生物医学领域应用中的瓶颈，还能进一步提升其在其他领域的综合性能，具有重要的研究意义和应用价值。

等离子体表面处理技术

等离子体表面处理技术作为一种前沿的表面处理方法，凭借其高效性和环保性在材料科学领域备受关注。该技术的机制在于利用等离子体中丰富的活性粒子（包括离子、自由电子、激发态原子和分子等）与材料表面发生复杂的物理化学反应。在这一过程中，材料的内部结构得以完整保留，而表面则可实现清洁、活化或蚀刻等效果，进而获得预期的表面特性。

等离子体表面处理技术在表面改性方面具有显著优势，它不仅能引入极性官能团，例如羟基、胺基和羧基等，还能对表面的微观结构进行调控。通过这些作用，材料的表面能、亲水性、黏附性以及生物相容性等关键性能指标可以得到显著改善。近年来，等离子体处理在PET表面改性中的应用逐渐成为研究热点。大量研究结果表明，等离子体处理能够显著降低PET的接触角，从而提高其亲水性和细胞黏附性。

等离子体处理对PET纤维膜表面形貌的影响

等离子体处理前后PET纤维膜的SEM图如图1所示。由图1可以看出，PET纤维呈现出独特的网状分布特征，在等离子体改性处理之前，纤维表面呈现出光滑、平整的形态；经过等离子体处理3s后，纤维表面发生了变化，导致原本光滑的表面粗糙程度增加；当进一步将等离子体处理功率提升并处理3s后，纤维表面的粗糙程度更为显著，纤维形貌保持较好。

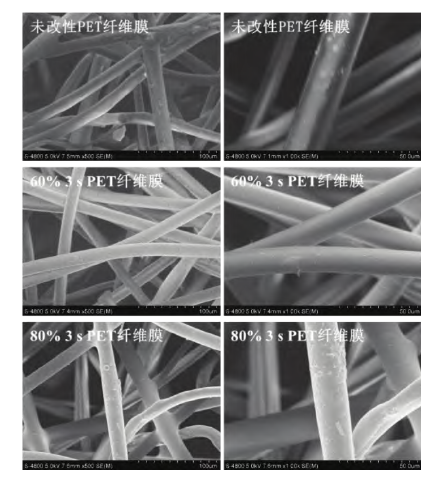

图1 等离子体表面处理前后PET纤维膜的SEM图

等离子体表面处理对PET纤维膜表面亲水性能的影响

材料的亲水性是衡量其生物相容性的关键因素之一。通过进一步测定改性前后材料的水接触角以评估其亲水性，结果如图2所示。由图2可以看出，等离子体处理显著提升了PET纤维膜的亲水性。未改性的PET纤维膜水接触角为124.64°±1.15°，表现出明显的疏水性。经过等离子体处理后，纤维膜的水接触角降至98.41°±2.03°，亲水性有所提高。进一步将处理功率提升后，水接触角进一步降低至48.61°±1.62°，纤维膜的亲水性得到显著增强。这一结果表明，等离子体处理功率的增加对PET纤维膜亲水性的提升具有显著的促进作用。

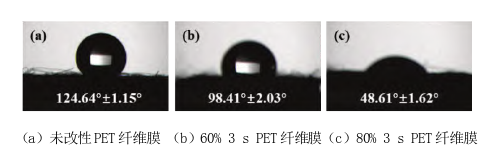

图2 等离子体处理前后PET纤维膜材料的水接触角

在等离子体改性处理PET纤维膜过程中，材料表面化学组成变化可能是导致亲水性增强的关键因素。表面极性基团的引入对亲水性提升起到了作用。随着等离子体处理功率的提升，极性基团的引入更为显著，从而进一步增强了材料表面的亲水性。
