等离子体刻蚀技术因其独特的加工原理，在现代精密制造中展现出显著的综合优势：它通过等离子体中活性自由基的化学作用及离子的物理轰击实现材料去除，是一种非接触的干法工艺，从而完全避免了传统机械加工方法难以克服的亚表面损伤和残余应力问题，能完美保持材料的本征性能；该技术具备接近原子尺度的极致控制能力，可实现纳米级粗糙度的超光滑表面与高保真度的微纳结构加工，同时通过调节工艺参数能灵活实现从各向同性到高度各向异性的刻蚀特性，满足从自由曲面修正到微细图形转移的多样化需求；其另一突出优点在于广泛的材料适应性，通过选择恰当的反应气体，能够高效处理包括熔融石英(SiO2)、单晶硅(Si)、碳化硅(SiC)乃至各类难加工金属氧化物在内的多种材料。

微波自由基等离子体刻蚀技术

微波等离子刻蚀设备的核心创新为等离子体放电区与反应刻蚀区物理分离，依托2.45GHz微波激发机制，可高效解离SF₆、O₂等反应气体，生成高浓度氟（F*）、氧（O*）活性自由基；同时可精准调控微波功率、工作气压、气体流量、等关键工艺参数，配合真空抽离系统快速排出挥发性刻蚀产物，保证刻蚀过程的均匀性与稳定性。

如图1所示，微波自由基等离子体刻蚀技术通过高活性自由基与表面原子的选择性化学反应实现材料去除，其核心机理在于高能电子离解SF6气体，生成大量F*(氟自由基)，同时O2的加入可催化上述过程，显著提升氟自由基浓度，这些活性粒子与Si、SiO2表面原子发生选择性化学反应，生成挥发性产物并自发脱离，随后被真空系统抽离实现材料去除，从而实现无机械应力的原子级去除，这种化学主导机制从根本上避免了物理轰击损伤。

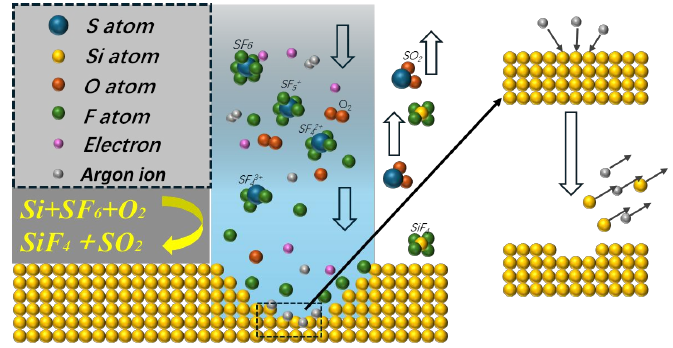

图1.1 微波自由基等离子体刻蚀单晶硅反应原理图

1. 微波自由基等离子体刻蚀硅基材料的过程涉及气相解离、表面化学反应及产物脱附等一系列物理与化学变化，其核心反应可归纳为以下几类：

(1) 反应气体解离反应

微波场中高能电子撞击SF6、O2、Ar等反应气体，引发解离生成高活性粒子，主要反应如下：

氟自由基是刻蚀反应的核心活性物种，Ar+(氩离子)主要用于偏压辅助刻蚀中的物理轰击，O2的解离产物O*(氧自由基)可催化SF6的解离过程，促进更多氟自由基生成：

(2) 单晶硅刻蚀反应

氟自由基与单晶硅表面Si原子发生化学反应，生成挥发性的四氟化硅(SiF4)，实现材料去除，主反应为：

当体系中存在氧自由基时，会发生副反应生成含硅氧氟的中间产物(SiOF)，反应如下：

上述含氟氧硅的产物均为挥发性气体，可被真空系统有效抽离，避免表面残留。

(3) 二氧化硅(SiO2)刻蚀反应

二氧化硅中Si-O键解离能较高(800kJ/mol)，需氟自由基与物理轰击协同作用打破化学键，刻蚀主反应为：

体系中O与未完全反应的Si、F物种可进一步反应生成SiOF化合物，主要副反应为：

(4) SiOF化合物的生成与转化

SiOxFy是刻蚀过程中常见的中间产物，除上述单晶硅、二氧化硅刻蚀的副反应生成外，

其本身可通过进一步反应转化为挥发性产物或被物理轰击去除：
