芯片直接贴装（Chip-on-Board，COB）技术是一种将裸露的半导体芯片直接电气互连并封装在印刷电路板（PCB）或陶瓷基板上的先进电子封装技术。该技术摒弃了传统先对芯片进行单独封装（如SOP、QFN等）再贴装到板卡上的二级封装模式，从而在实现更高集成密度、更优散热性能以及更低封装成本方面展现出显著优势，现已被广泛应用于LED照明、 小间距显示、光通信模块、高功率器件及微型传感器等多个领域。

现有技术中，COB典型工艺流程具体为，将芯片通过导电胶或焊料直接贴装于基板的焊盘上，随后通过引线键合（通常使用金线或铜线）实现芯片焊盘与基板线路之间的电气连接，最后在芯片及键合线区域涂覆或点胶形成一层保护性的封装胶体（通常为环氧树脂或有机硅材料）。然而，封装胶体在固化过程中产生的收缩应力，以及其与芯片表面、键合线、基板焊盘之间存在的热机械性能差异，会在界面处积聚内应力，此应力会导致芯片性能漂移、键合线变形或早期失效，对于大尺寸芯片或高密度互连区域尤为突出。

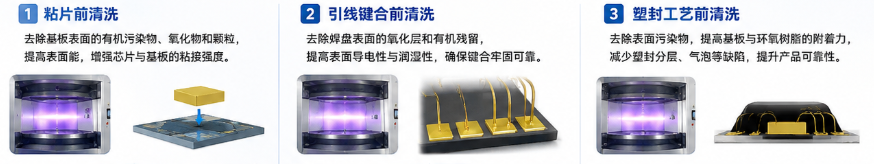

等离子清洗机在COB封装工艺中的应用

粘片前等离子清洗

基板在存储及前道工序中，其表面的键合焊盘及线路图形易吸附有机污染物、氧化物或微尘，形成弱界面层。若直接进行芯片贴装，这些污染物会严重削弱粘接材料的物理结合力与电气连接可靠性，导致芯片粘接强度不足、热阻增大，或在长期使用中因界面退化引发早期失效。

通过对基板整体进行等离子清洗，可高效、无损地去除焊盘及线路表面的有机污染物、氧化物及肉眼不可见的分子级吸附层，同时能对材料表面进行微粗化与化学活化，显著提高其表面自由能。这为后续粘接材料与基板之间形成致密、牢固的物理化学结合创造了理想界面，提升了芯片的机械附着强度与长期界面稳定性。

引线键合前等离子清洗

若前置的基板焊盘与芯片焊盘表面清洁度、活化程度不足，在引线键合时易形成虚焊、弱焊或界面化合物（IMC）生长不均，导致连接电阻升高、抗疲劳能力下降，或在温度循环与功率负载下早期断路。

通过等离子清洗设备对基板表面的键合焊盘区域进行清洗，能高效还原金属表面的氧化物，形成洁净、活性的金属表面，为后续焊接提供理想的冶金结合或物理接触基础。在等离子清洗提供的洁净、活化且粗糙度受控的键合焊盘表面基础上，引线键合工艺（如采用优化的热超声金线或铜线键合）能够实现金属引线与焊盘之间稳定成。这确保了每一根键合线都具有一致的接触电阻和高的连接强度，为电路提供了稳定可靠的电气通道。

塑封前等离子清洗

通过等离子清洗设备对基板表面的介电区域进行等离子清洗，能有效裂解并去除有机污染物，并在介电材料表面引入极性基团（如羟基、羧基），从而显著降低其与去离子水的接触角这大幅提升了介电区域的表面自由能和亲水性，为后续封装胶体提供了高度可润湿、易结合的界面，确保了封装层与基板之间牢固地粘接。

综上所述，经过等离子清洗机清洁活化的界面与精确涂覆的粘接材料相结合，极大降低了芯片贴装环节引入的缺陷（如虚粘、空洞、偏移），给后续引线键合及塑封工艺奠定了坚实的物理基础；这不仅提高了单步贴装的直通率，更通过保障初始界面的质量，显著增强了最终COB电路板在热循环、机械振动等严苛工况下的长期可靠性与使用寿命。
