新一代模块电源普遍采用芯片级一体式塑封工艺,实现磁芯、有源器件、PCB基板与环氧塑封料的一体化集成,显著降低封装体积、减轻质量并提升散热效率。然而,高集成度、多材料异质界面与高可靠长寿命需求,给塑封工艺带来了严峻挑战:塑封料与基材、油墨、磁芯等多元材料间表面能低、润湿性差、界面结合力弱,在温度循环、机械振动与湿热耦合应力下易出现界面分层、裂纹萌生、水汽侵入等失效模式,直接导致电源模块绝缘下降、参数漂移乃至功能失效。

等离子体清洗是一种干式微观表面处理技术，区别于传统湿式清洗的单纯除污，可通过化学反应、表面活化、纳米粗化三重作用，全方位优化基材界面状态，从根源解决塑封分层问题，适配各类电源封装工艺需求。

等离子清洗作用机理

在表面清洗层面，氧等离子体可产生大量高能活性自由基，能够快速氧化分解基材表面的油污、助焊剂残胶、等各类有机杂质，将污染物分解为二氧化碳、水蒸气等气态物质，通过真空泵完全抽出，无残留、无水印、无二次污染，彻底消除界面隔离层，为塑封粘接提供纯净的基材表面。

在表面活化层面，高能等离子体可打断基材表面的惰性分子键，在基材表面生成大量羟基、羧基等极性活性基团，大幅提升基材表面能。

在粗化层面，材料经过等离子体清洗后,会在材料表面发生刻蚀作用,从而使材料表面微观结构发生变化,即材料表面粗糙度增加,粗糙度增加会增大材料的比表面积,从而使材料表面对水的输送能力增强,可增加材料表面的亲水性。粗糙度的增加可增加材料与涂层的接触面积,提高机械结合强度。

等离子清洗后材料润湿性

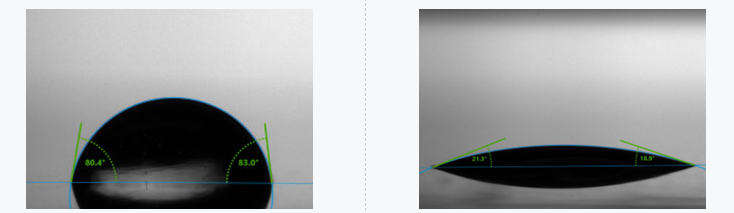

等离子体与塑料材料表面产生改性作用,使其润湿性发生变化。等离子清洗前后基材表面润湿性如图1所示,采用等离子体降低材料表面能和表面张力的同时,提高材料表面的亲水性、粘接性能和粘接强度。

等离子清洗前后效果对比

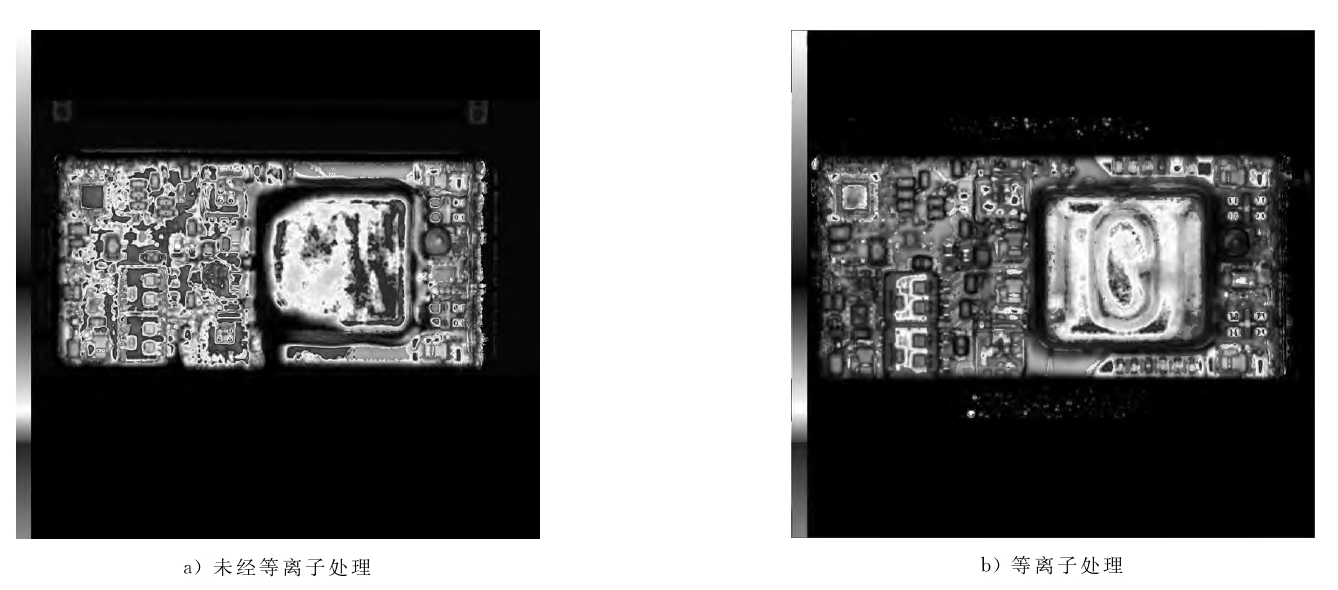

对等离子清洗与未经等离子清洗的塑封模块电源进行温度冲击实验,温度冲击后进行声波扫描图,采用50MHz中频探头、C-Scan模式的超声波扫描显微镜检测显示,声波扫描图如图2所示。可以看出:未经等离子清洗的模块电源(见图2a),塑封体内部区域占比较高,其中PCBA基板与塑封体分层区域约占封装体总面积的45%,直观反映出塑封料与芯片/基板界面的严重分层,界面结合完整性严重受损;经等离子清洗的模块电源(见图2b),分层区域显著减少,界面结合区域明显扩大,PCBA基板与塑封体分层区域占比降至约6%,分层面积减少率约39%,表明界面结合态得到根本性改善,塑封界面的抗热疲劳能力与封装可靠性大幅提升。

对两组模块的界面状态差异进行分析:经等离子清洗的PCBA模块,因基板表面粗糙结构形成的机械咬合与极性官能团构建的化学键合,构建了强界面结合体系,能有效分散应力,故界面未出现明显分层;而未处理模块的基板与塑封料仅依赖微弱物理吸附结合,无法抵抗循环应力,最终在界面形成可观测的分层缺陷,印证了等离子清洗对提升塑封模块抗环境应力能力、保障封装可靠性的有效性。
