高温材质导管在医疗器械领域得到了广泛应用,特别是聚醚醚酮(polyetheretherketone,PEEK)等高性能材料,它卓越的机械强度以及耐高温性能和生物相容性,使其成为介入治疗和微创手术中重要的组成部分。虽然这些材料具有优异的物理特性,但其表面惰性仍然是影响生物相容性的重要因素,这导致血栓形成和细胞黏附不良等问题影响临床效果和患者安全。传统的表面改性方法存在一定的污染风险且效果不稳定,为提高导管的生物相容性以满足更高的临床需求,开发高效环保且可控的表面改性技术成为迫切需求。等离子体表面处理技术作为一种环保、安全、可控的改性方法,已经在多个领域取得成功应用。本文探索了等离子体接枝技术在高温材质导管表面改性中的应用,期望为高温材质导管的生物相容性提升提供一种有效的解决方案。

等离子体表面改性工艺

使用真空等离子清洗设备进行PEEK导管的表面改性,改性过程分为两阶段:第一阶段采用氩气作为工作气体,利用高频电场激发产生低温等离子体,去除表面杂质并激发活性基团,形成粗糙结构;第二阶段引入乙酸乙烯酯单体,根据接枝聚合形成亲水性聚合层。等离子体处理功率控制在400~500W,真空度为15~30Pa,处理时间为10~15min,温度不超过45℃,以保障材料不受热降解。

结果与分析

等离子表面改性后的导管性能

导管等离子表面改性后的性能变化根据表面能和接触角测试来评估,改性前PEEK导管的接触角约为85°,表面能为45mN/m,这表明导管表面具有较强的疏水性,不利于细胞和血液的附着,经过等离子体改性后,接触角显著下降至35°,表面能提高至68mN/m,表明其表面亲水性得到了明显改善。为进一步量化这种改性效果,使用X射线光电子能谱分析了改性后的导管表面元素组成,发现氧元素含量从18%提高至36%,表明表面发生了显著的氧化和亲水性官能团接枝。这些数据表明,等离子体改性显著提高了导管的表面能,有助于促进细胞的黏附和增殖,图1展示了改性前后导管的表面性能变化。由图1可知,改性后接触角降低表面能大幅提高,且氧元素含量显著增加,这表明等离子体处理有效增强了导管表面的亲水性,为后续生物相容性测试提供有利条件。

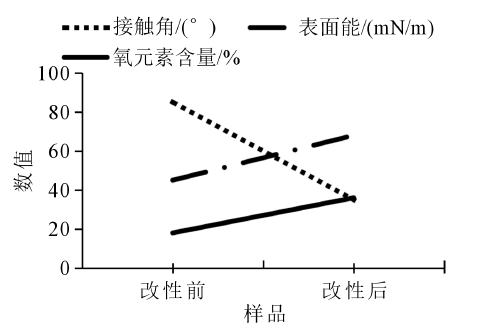

图1 表面改性前后PEEK导管的接触角和表面能数据

生物相容性改善

等离子改性后的导管在生物相容性方面表现出了显著改善,血液相容性测试采用动态凝血时间测定法,将改性前后导管样品的血栓量进行比较,结果显示改性前的导管表面血栓量较高,约为10.5mg,而改性后的导管血栓量降低至3.5mg,减少了约65%的血栓形成。细胞相容性测试中,L929小鼠成纤维细胞的增殖率显著提高,改性前的增殖率为50%,而改性后的增殖率提升至80%。基于此细胞毒性测试显示改性后的导管毒性评级由2级降至0级,符合标准ISO10993-5《体外细胞毒性试验》。图2总结了改性前后导管血液相容性和细胞相容性数据。由图2可得,改性后导管的血栓量减少,细胞增殖率显著提高,细胞毒性评级降低到0级,表明改性显著改善了导管的生物相容性,降低了血栓形成和细胞毒性风险。

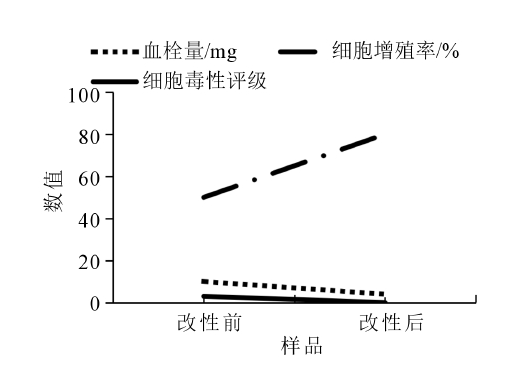

图2 改性前后PEEK导管的血液相容性和细胞相容性数据

技术优势与对比

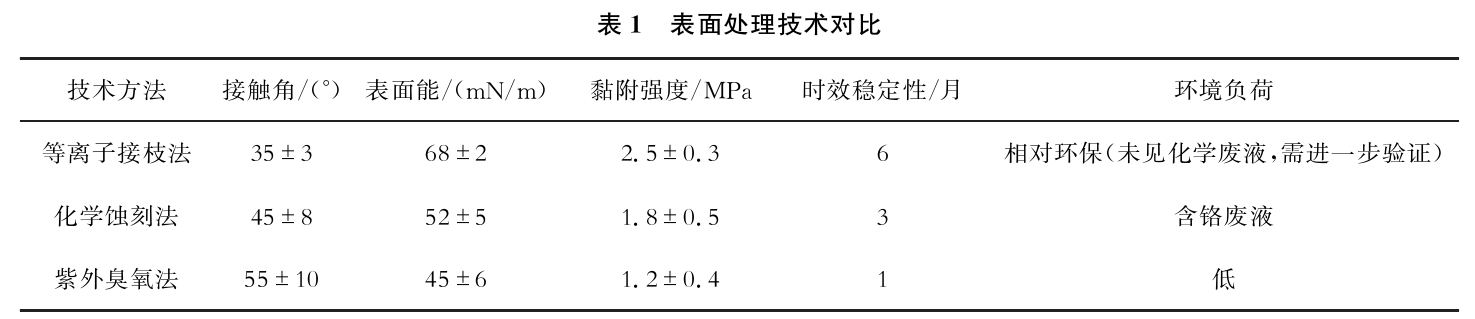

与化学蚀刻法和紫外臭氧法相比,等离子体接枝改性法在表面改性效果、环保性和稳定性方面具有明显优势,化学蚀刻法在处理过程中容易引入有害化学物质(如铬酸溶液),且对表面结构的损伤较大,导致改性效果不稳定,紫外臭氧法虽然不含有害化学试剂,但处理时间长且表面活性保持时间较短,与之相比等离子体接枝法在保证环保的同时,能精确控制改性过程,且表面改性后的导管能维持较长时间的高亲水性。表1展示了不同表面处理技术对比的关键指标。

等离子接枝法在接触角(35°±3°)、表面能[(68±2)mN/m]和黏附强度[(2.5±0.3)MPa]上均优于化学蚀刻法[接触角45°±8°,表面能(52±5)mN/m,黏附强度(1.8±0.50)MPa]和紫外臭氧法[接触角55°±10°,表面能(45±6)mN/m,黏附强度(1.2±0.4)MPa]。时效稳定性方面,等离子接枝法处理后导管在6个月内性能稳定,而化学蚀刻法和紫外臭氧法稳定期分别为3个月和1个月。此外,等离子接枝法无污染,符合环保要求,化学蚀刻法有铬废液排放,紫外臭氧法为低污染水平。

与传统化学改性方法相较而言,采用物理原理进行表面处理且无需使用如铬酸等重金属化学物质这类有害化学试剂的等离子体改性技术,有效避免了环境污染以及导管材料的损伤。于真空条件下进行的该技术工艺,符合现代环保要求且能确保医用器械的安全性。其表面亲水性维持时间显著长于传统方法。根据对比结果,等离子体改性处理后的PEEK导管能在6个月内保持较好的亲水性,而化学蚀刻法和紫外臭氧法的稳定期分别仅为3个月和1个月,说明等离子体改性在长期植入式医疗器械中更具优势,适用于长期植入式医疗器械。该技术稳定性良好,减少了因表面活性衰退而引发的生物相容性问题。
