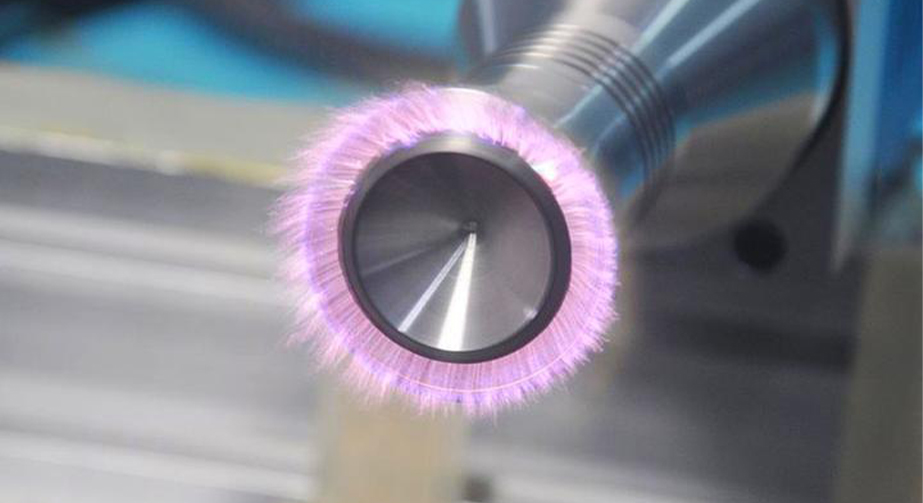

等离子体处理工艺是一种利用等离子体的高能粒子对材料表面进行改性的技术,广泛应用于材料科学、半导体制造和表面工程等领域。等离子体,通常被称为物质的第四态,是一种含有自由电子、离子、中性原子和激发态分子的离子化气体。在等离子体处理中,通过向气体施加高能电场产生等离子体,其高能粒子与材料表面相互作用,能够实现清洁、蚀刻、沉积薄膜、表面活化和功能化等多种效果。因其能够在不改变材料本体性质的情况下,显著改善材料表面的附着力、亲水性、耐腐蚀性等,在材料缺陷调控中扮演着重要角色,特别是在半导体、纳米材料和表面工程领域。通过精确控制等离子体的成分、能量和暴露时间,可以有效地操纵材料表面和近表面区域的缺陷,从而优化材料的电学、光学和化学性质。其主要应用包括:

(1) 缺陷去除:等离子体清洁是一种常见的去除表面污染和修复表面缺陷的方法。高能粒子可以打断和去除表面的污染物质,同时轰击表面可以移除或重构表面缺陷,如位错和空位等,从而减少缺陷密度并提高材料性能。

(2) 缺陷引入:特定的缺陷(如掺杂原子或微小晶界)对于材料的特定应用是有益的。等离子体处理可以通过轰击材料表面引入新的缺陷或者通过等离子体辅助的离子注入技术引入掺杂原子,从而调节材料的电导性、光吸收性质或催化活性。

(3) 表面改性:等离子体处理还可以改变材料表面的化学和物理结构,通过引入表面缺陷或改变表面态来增强材料的表面活性。这对于提高粘附性、改善涂层的结合力、增加表面的亲水性或亲油性等特性十分重要。

(4) 应力调控:在薄膜生长和微纳加工中,等离子体处理可以用于调控薄膜的内应力。通过选择合适的等离子体参数,可以在薄膜生长过程中引入或去除应力,从而影响薄膜的力学性能和稳定性。

综上所述,通过等离子体处理调控缺陷的能力为制造更高性能的电子器件、催化剂和涂层材料提供了一种有效手段,是半导体制造和研发中不可或缺的一项关键技术,而准确的工艺控制和对等离子体物理化学性质的深入理解是实现这些目标的关键。
