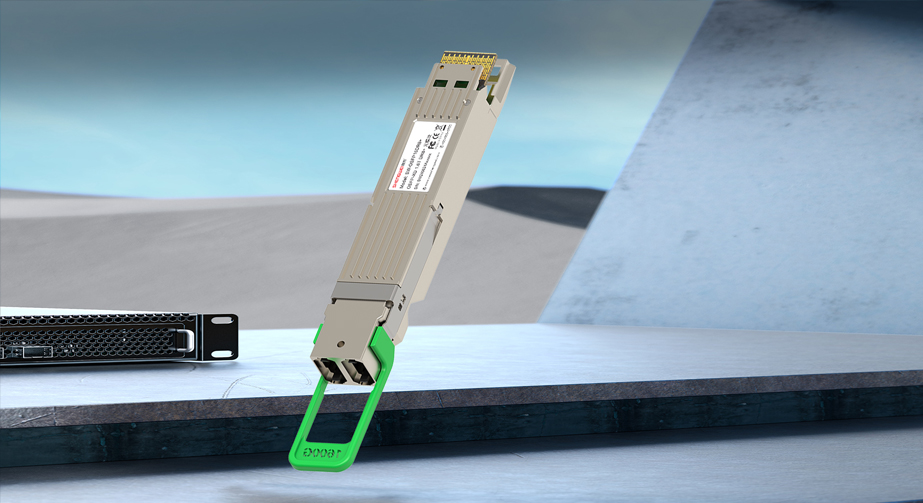

随着人工智能、云计算、数据中心和高速光通信技术的快速发展，光模块正向着更高速率、更高集成度、更小型化的方向不断演进。从400G、800G到1.6T高速光模块，产品内部的光学器件、光电芯片、精密连接结构及封装组件对制造工艺提出了越来越高的要求。

光模块作为光通信系统中的核心器件，其性能不仅取决于芯片、光学元件及电路设计，还与生产过程中的表面洁净度、材料粘接性能和封装可靠性密切相关。

在实际制造过程中，材料表面可能存在有机污染物、脱模剂、微量油污及其他残留物。同时，部分金属、陶瓷、玻璃和高分子材料表面能较低，容易出现胶水润湿不充分、粘接强度不足或封装界面可靠性不稳定等问题。

传统清洗方式虽然能够去除部分污染物，但对于精密结构、微小区域以及复杂材料界面的处理，仍可能存在一定局限。

等离子清洗技术凭借干式处理、低温工艺适配性、表面活化能力及良好的工艺可控性，逐渐成为光模块精密制造中值得关注的表面处理技术。

等离子清洗在光模块制造中的主要应用

1. 光学器件粘接前清洗

光模块内部涉及透镜、棱镜、光纤阵列及其他光学元件。这些器件通常需要进行精密定位和粘接，对界面洁净度和粘接稳定性具有较高要求。

如果光学元件表面存在有机残留物，或者表面润湿性能不足，可能影响胶水铺展、粘接界面质量以及长期使用中的稳定性。

通过等离子清洗工艺，可以在适用材料上去除部分有机污染物，改善表面润湿性能，为后续点胶、光学组件固定提供更合适的表面条件。

2. 光电芯片封装引线键合前清洗

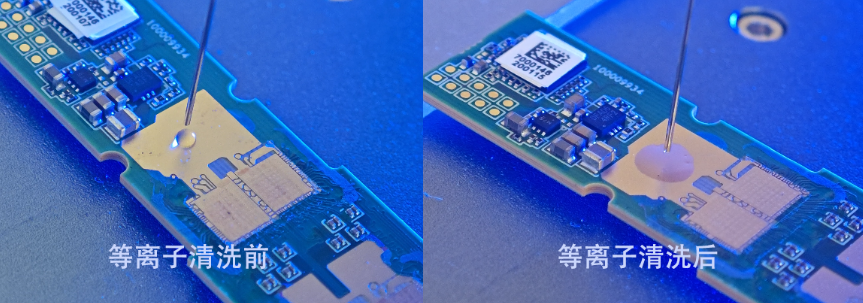

随着光通信技术向高速率、高密度和高可靠性方向发展，光模块封装对 PCBA（印制电路板组件）表面洁净度、焊盘质量及引线键合可靠性提出了更高要求。在引线键合（Wire Bonding）工艺前，采用等离子清洗技术对 PCBA 及焊盘表面进行预处理，能够有效去除基板表面有机污染物、氧化层残留及其他微量污染，改善表面状态，提高后续引线键合工艺的一致性与焊线强度。

3. 金属基座粘接前表面活化

光模块封装中金属基座在粘接、密封前，往往需要满足一定的表面洁净度和界面结合要求。

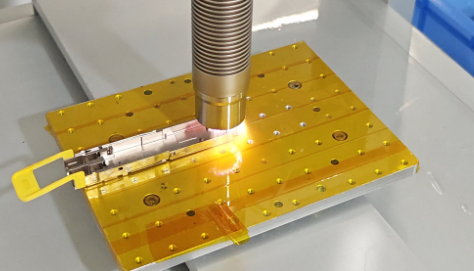

对于金属外壳进行等离子清洗可以去除表面有机污染，提升表面能，改善后续胶粘剂润湿状态。

相较于部分传统处理方式，等离子清洗工艺具有干式处理、参数可调及便于集成自动化产线等特点。

纳恩科技：为光模块精密制造提供等离子清洗解决方案

随着高速光通信和数据中心产业持续发展，光模块制造正面临更高的精密度、一致性和可靠性要求。表面处理作为连接材料、封装与组装工艺的重要环节，其技术价值正在不断凸显。

等离子清洗技术通过干式清洁、表面活化和工艺参数控制，为光模块制造中的光学组件、芯片封装、结构件粘接及自动化生产提供了新的工艺选择。

未来，随着高速光模块向更高集成度和更精细封装方向发展，纳恩科技等离子清洗技术有望在更多经过验证的制造环节中发挥作用，为光通信精密制造提供有力支持。
